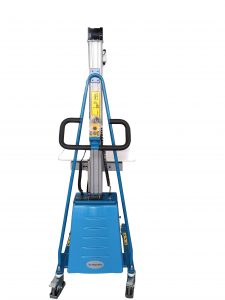

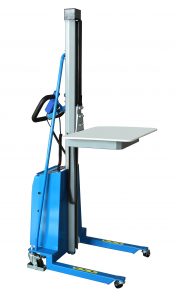

E150R Delovni pozicionerji

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

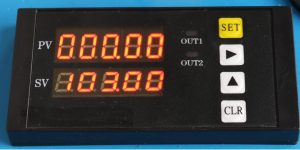

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

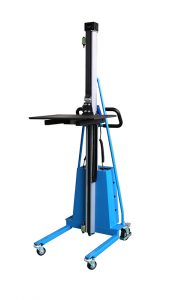

Električni viličar ima modele E100R, E150R, E180N, E250N, E300N, delovni pozicionerji pa imajo tudi tehtnice, kot so modeli E100W, E150W, E180W, E250W, E300W.



Video predstava:

SpecificationOther AttachementOperation Guide
i-dvig št.1551507155150815515091551510155150515515061551511
ModelM100RM200RE100RE150RE180NE250NE300N
VtipkajtePriročnikElektrični
Zmogljivostkg (kg)100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight mm (v.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (v.)130(5.1)
Velikost platforme mm (v.)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
Skupna velikost mm (v.)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

Baterija mm (v.)24V / 12Ah24V20Ah
Neto težakg (kg)50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Na voljo so hitre priloge: Platformo lahko spremenite v prenosno enoto kroglice, valjčno ploščo, V blok ali vreteno, vilice s kljuko in celo objemko.

Kot izdelava delovnih pozicionerjev i-Lift zagotavlja tudi električni zlagalec, tehtalnik delovnega mehanizma za ročno premikanje, ročni hidravlični voziček, ročni hidravlični viličar, lahki viličar, električni viličar z visokim dvigom in tako naprej.



Operation Guide of Electric Work Positioner

1) Dvigalo: Operacija prehoda, natovarjanja in raztovarjanja.

1.1 Zaklenite tovornjake pred nakladanjem in razkladanjem blaga na kateri koli višini.

1.2 Pazite na enakomernost tovora pri natovarjanju in raztovarjanju; odklonjena obremenitev se vedno ne ceni.

1.3 Omembe, da ne izgubite ravnotežja med enostranskim razkladanjem, da ne bi prišlo do nevarnih dogodkov.

1.4 Kadar je treba dvigalo premikati z nedokončanim raztovarjanjem, poskrbite za enakomernost bogov, ki jih je še treba razkladiti.

1.5 Ko premikate obremenjeno dvigalo, spustite ploščad električnega delovnega mehanizma na najnižji položaj, da zagotovite varnost.

2) Dvigalo: Operacija plezanja in spuščanja

2.1 Pazite, da se ustavite na pravem mestu in zagotovite potreben delovni prostor, ko dvigalo zlaga ali odpelje blago na določeni višini.

2.2 Zaklenite kolesa in vklopite napajanje.

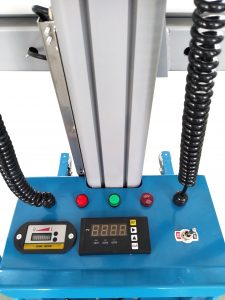

2.3Pritisnite tipko GOR na plošči, ploščad se gladko dvigne na potrebno višino, nato pa spustite gumb, ploščad miruje in ne drsi navzdol. Premična ročna nadzorna plošča je za uporabnika primerna za opazovanje in delovanje v različnih položajih.

2.4 Strogo upoštevajte predpise za upravljanje dvigala, če je blago dvignjeno na potrebno višino za razkladanje ali nabiranje.

2.5 Pri dviganju blaga iz loparja dosledno upoštevajte predpise za upravljanje dvigala.

2.6 Ko končate razkladanje na neki višini, pritisnite gumb SEDI, da se ploščad gladko spušča; gumb DOL pa se lahko sprosti na kateri koli višini, ki je potrebna, medtem ko se ploščad neha spuščati z dvigalom, da na istem mestu, vendar na drugi višini, opravi novo opravilo.

2.7 Dvigalo je zasnovano tako, da ima funkcijo zaščite pred preobremenitvijo. Kadar koli obremenitev presega 25% nazivne nosilnosti, ploščad ne sme biti dvignjena, dvigalo ne bo moglo opravljati nalog vzpenjanja, spuščanja in prehoda vozila.

2.8 Električno dvigalo delovnega položaja je zasnovano tako, da ima funkcijo zaščite z nizko porabo energije. Če moč celice ne zadostuje za opravila med obremenjenim plezanjem in spuščanjem, piščalka neprekinjeno piska za 50 sekund in nato samodejno prekine napajalni tokokrog z indikatorsko lučjo (operater v tem obdobju spusti ploščad na najnižji položaj); dvigalo je zaščiteno in delovanje plezanja ali spuščanja je neveljavno, tudi če je moč še vedno priključena.

3) celica

3.1 Za pogon dvigala je izbrana majhna zaprta celica za shranjevanje s kislim svincem, ki ni potrebna za vzdrževanje. Odlikuje ga nizka sposobnost praznjenja, varna, enostavna montaža in preklapljanje = prekomerna temperatura, in se lahko uporablja v temperaturnem območju od -15 ° C do 50 ° C.

3.2 Delovna doba celice je močno odvisna od pravilne uporabe. Ob večkratni uporabi pod nizko napetostjo se delovna življenjska doba celice močno skrajša in celo zažge krmilni element. Glede na to je dvigalo zasnovano s funkcijo nizkonapetostne zaščite v delu električnega krmiljenja. Medtem ko dvigalo obratuje pod nizko napetostjo za vzpenjanje ali spuščanje, mora zvonec neprekinjeno piskati 50 sekund in nato izklopiti napajanje. Upravljavec celico pravočasno napolni.

4) Polnilnik

4.1 Skupaj z dvigalom je na voljo visoko zmogljiv polnilnik, ki omogoča, da se celica napaja na katerem koli priročnem priključku. Prepričajte se, da je napetost lokalne napajalne mreže odvisna od vhodne napetosti polnilnika.

4.2Pri polnjenju z izklopom napajanja dvigala, priklopite vhodni polnilec polnilnika in vtičnico vtičnice, se prižge rdeči indikator napajanja polnilnika, svetleč pa indikator stanja polnjenja, kar pomeni, da je celica v stanju stanja polnjenja ; in ko zeleni indikator zbledi, to pomeni, da je celica polna. Na splošno polnjenje traja od 10 do 12 ur.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

Ta serija električnih dvigal je enostavna za upravljanje, varna in zanesljiva, samodejna in varčna delovna sila z majhnim, a učinkovito in brez vzdrževanja celicnim napajanjem, zanesljivo majhno motorno verižno vožnjo, visoko zmogljivo krmiljenje plošče; gibljivi električni pritisni gumbi upravljajo premike ploščadi ali drugega dodatka navzgor ali navzdol. Ta serija Delovnega položaja se uporablja predvsem za prehod blaga, dvigovanje ali nabiranje ali za odvoz in prevoz blaga na določeni višini po navadnem in gladkem podu. Zaradi značilnosti lepega videza, visokointenzivne palice iz aluminijeve zlitine, priročnega in premičnega električnega krmiljenja, samodejnega varčevanja in delovne sile se dvigala močno uporabljajo. Zlasti zaradi konfiguracije več dodatkov in platforme, ki zagotavljajo kakovost, so dvigala posebej uporabljena pri prehodu majhni obdelovanci v obliki stolpcev, na primer v tovarnah za tiskanje embalaže, supertržnicah, hotelih itd.
