QSL1000 spring lift table

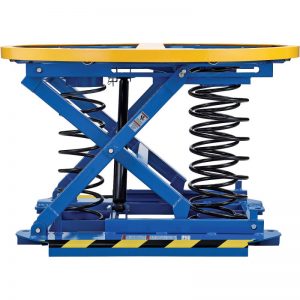

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

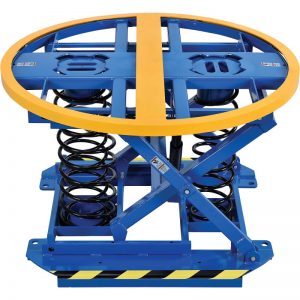

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

Pozicioner ne potrebuje nobene moči, ima tri vzmeti za najvišjo izravnavo teže obremenitve. Za lažje obremenitve enostavno odstranite eno ali dve vzmeti.

Ker teža obremenjevalniku Spring Level doda teža, povzroči stiskanje vzmeti, kar zniža višino ploščadi. Ko se teža odstrani, se vzmeti razširijo, kar dvigne višino ploščadi. Ko je pravilno umerjeno za največjo težo tovora, bo dvigalo samodejno ostalo na ergonomski višini.

Razpon teže obremenitve je 440 funtov. na 4,400 funtov. Standardni gramofon omogoča vrtenje za 360 ° za enostaven dostop do tovora. Žepi z vilicami so tudi standardni za ponovno postavitev vzmetnega nakladalnika.

Vsebuje 3 vzmeti z različnimi velikostmi, poljubno jih lahko razvrstite glede na zmogljivost in višino, ki jo potrebujete. Opremljen z "žepom" viličarja omogoča prevoz med različnimi delovnimi območji. "Dvigalo za dvižne mize" ni na voljo tudi za območja, kjer viličar ni na voljo.






i-dvigalo št.1313601
ModelQSL1000
Zmogljivost kg (kg)200-2000(440-4400)
Stisnjena višina mm (v.)240(9.4)
Podaljšana višina mm (v.)710(28)
Zasučni obroč, zunaj dia. mm (v.)1110(44)
Vrtljivi obroč, znotraj dia. mm (v.)1035(40.7)
Dolžina okvirja mm (v.)1150(45.3)
Širina osnovnega okvirja mm (v.)930(36.6)

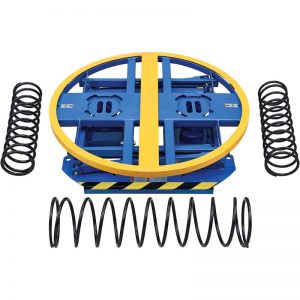

S 3 vzmetiVelika, srednja, majhna

Okvir vzmetne dvižne mize lahko prenese do 4500 funtov. Za prilagajanje enote različnim obremenitvam palet se menjajo vzmeti. Vzmeti so izbrane tako, da ustrezajo teži in višini popolnoma obremenjene palete. Enota ima lahko eno do tri vzmeti. Vsakič, ko se spremeni teža palete ali višina palete, bo morda treba spremeniti tudi vzmeti. Navodila vam bodo pokazala, kako so izbrane vzmeti. Vsako pomlad je barvno označeno z barvno oznako na enem koncu.

Vzmetna enota nakladalca, ki se aktivira spomladi, bo imela vedno vsaj eno vzmet. Letošnja pomlad ima oranžno oznako in je v premeru večja od ostalih. Ta velika vzmet je vedno nameščena blizu zadnjega dela enote.
